Transactional Outbox Pattern by Kafka

살펴보기

메시지 브로커를 활용한 마이크로서비스 아키텍처에서는, 하나의 비즈니스 트랜잭션이 여러 서비스에 걸쳐 분산되어 처리되는 경우가 많습니다. 이때 각 서비스는 자신의 로컬 데이터베이스에 데이터를 저장하는 동시에, 다른 서비스로의 이벤트 전파를 위해 메시지를 발행해야 합니다.

하지만 이러한 구조에서 자주 발생하는 문제는 다음과 같습니다

DB 저장은 성공했지만 메시지 발행이 실패
메시지는 발행됐지만 DB 트랜잭션은 롤백됨

이처럼 DB 상태와 메시지 전파 상태가 불일치하게 되면, 전체 시스템의 데이터 정합성이 깨질 수 있습니다. 이 문제를 해결하기 위해 등장한 개념이 바로 Transactional Messaging입니다.

Transactional Messaging

Transactional Messaging은 데이터 저장(DB 트랜잭션)과 메시지 브로커 전송(Event 발행)을 하나의 논리적 트랜잭션처럼 묶어 처리하여, 시스템 간 데이터 정합성(consistency)과 신뢰성(reliability)을 확보하는 아키텍처 패턴입니다.

Transactional Messaging은 마이크로서비스 간 느슨한 결합을 유지하면서도, 이벤트 흐름과 상태 전파가 정확하게 일치하도록 만들어주는 핵심 전략입니다.

Transactional Messaging 구현 전략

대표적인 방식인 Transactional Outbox Pattern을 살펴보고자 합니다.

Transactional Outbox pattern

Outbox는 보낸 편지함 을 뜻하며, 발생된 message 를 Message Broker로 발행되었는지를 확인하여 신뢰성을 보장해주는 패턴입니다.

🔍 이러한 패턴은 왜 필요한가

트랜잭션이 커밋된 이 후 카프카 등의 Message Broker에서 메시지 발행이 되지 않았다면 반드시 처리되야 하는 메시지는 소실 될 것입니다.
또한 DB 트랜잭션은 데이터 베이스 차원의 원자성을 보장하지만 비동기로 이루어지는 Event Driven Architecture 시스템에서는 메시지 발행의 유무는 Consumer를 통해 메시지를 직접 확인하지 않는다면 메시지 유실 유무를 확인할 수 없습니다.

위와 같은 이유로 도메인 로직의 성공 시, 발행되는 메시지를 outbox table 이라는 별도의 테이블에 저장하여 함께 커밋합니다. 미발행된 메시지를 outbox table에서 확인하여 배치 시스템등으로 재발행을 유도합니다.

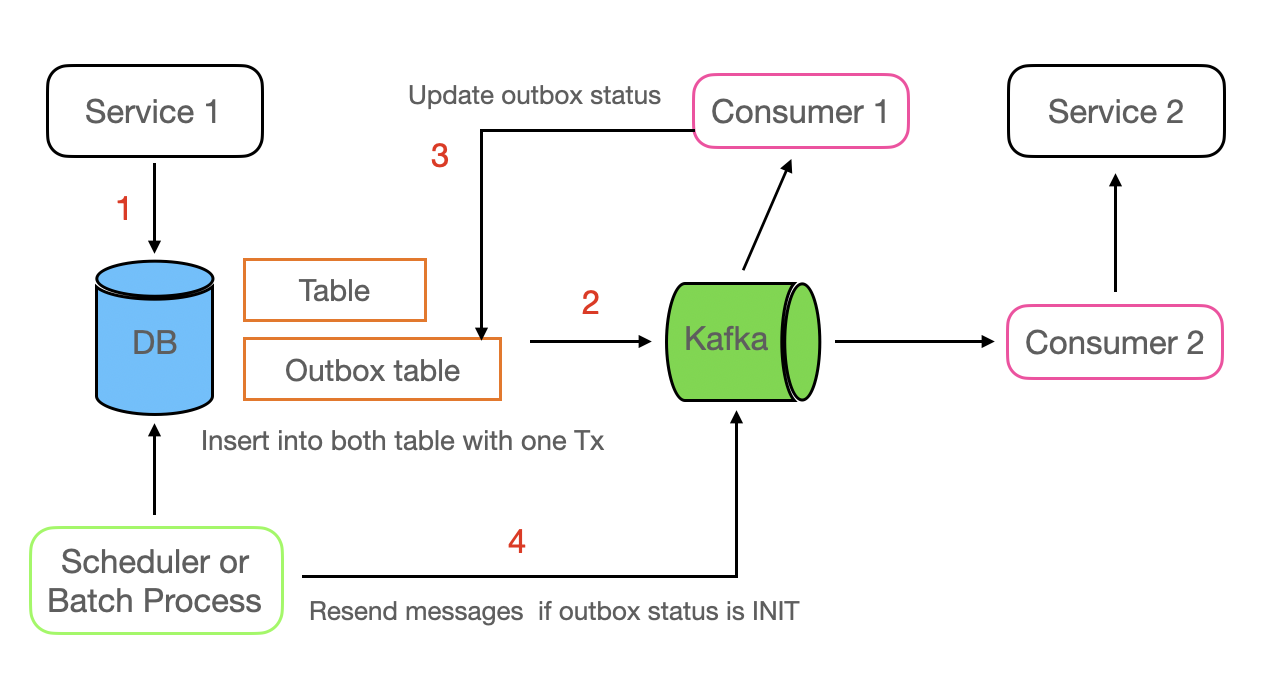

그림으로 보는 Outbox pattern의 흐름

① 도메인 데이터와 메시지를 Outbox에 함께 저장 (단일 트랜잭션)
② Outbox 테이블에서 메시지를 Kafka로 발행
③ Kafka 발행 성공 시 메시지 상태 업데이트
④ INIT 상태의 메시지를 주기적으로 조회하여 Kafka에 재전송하여, 전송 실패나 누락된 이벤트를 보완

프로젝트 구성

프로젝트 아키텍처

├── application/
│   └── event/
│       └── payment/
│           └── PaymentEventListener
├── domain/
│   ├── common/
│   │   ├── dataplatform/
│   │   │   └── DataPlatformClient          (interface)
│   │   ├── notification/
│   │   │   ├── Notification
│   │   │   └── NotificationSender          (interface)
│   │   └── outbox/
│   │       ├── Outbox
│   │       ├── OutboxMessageWriter         (interface)
│   │       └── OutboxRepository            (interface)
│   └── payment/
│       ├── event/
│       │   ├── PaymentEvent
│       │   └── PaymentEventPublisher       (interface)
│       └── message/
│           ├── PaymentMessage
│           └── PaymentMessageSender        (interface)
├── infrastructures/
│   ├── kafka/
│   │   ├── KafkaMessage
│   │   ├── payment/
│   │   │   └── PaymentKafkaMessageSender   (PaymentMessageSender 구현체)
│   │   └── notification/
│   │       └── SlackNotificationSender     (NotificationSener 구현체)
│   └── spring/
│       └── payment/
│           └── PaymentSpringEventPublisher (PaymentEventPublisher 구현체)
├── interfaces/
│   └── consumer/
│       └── payment/
│           └── PaymentMessageConsumer
└── support/
    └── KafkaConfig

Layered Architecture 를 구성하여 각 계층별로 Kafka의 메시지 pulisher와 consumer를 적절히 위치 시켰으며, 도메인에 PaymentMessageSender interface를 생성하여 DIP(Dependency Inversion Principle)을 만족할 수 있는 형태로 구성하였습니다.
또한 PaymentEventListener 에서는 Spring 에서 제공하는 Application Event를 이용하여 도메인 로직이 commit 된 후, message 를 발행할 수 있도록 하여 트랜잭션이 완료되지 않거나 롤백되는 경우 이벤트가 실행되지 않으므로 데이터의 일관성을 보장할 수 있도록 하였습니다.

PaymentEventListener


@Component
@RequiredArgsConstructor
public class PaymentEventListener {

    private final OutboxRepository outboxRepository;
    private final PaymentMessageSender paymentMessageSender;

    @TransactionalEventListener(phase = TransactionPhase.BEFORE_COMMIT)
    public void saveOutbox(PaymentEvent.Send send) {
        OutboxStatement.Save outbox =
                OutboxStatement.Save.of(send.outboxId().toString(), send.paymentId().toString());
        outboxRepository.save(outbox);
    }

    @Async
    @TransactionalEventListener(phase = TransactionPhase.AFTER_COMMIT)
    public void sendMessage(PaymentEvent.Send send) {
        PaymentMessage.Send paymentMessage = PaymentMessage.Send.of(send.paymentId());
        KafkaMessage<PaymentMessage.Send> message =
                KafkaMessage.of(send.outboxId().toString(), paymentMessage);
        paymentMessageSender.send(message);
    }

}

saveOutbox
- 도메인 로직의 트랜잭션이 이루어질때, 전송될 메시지를 Outbox table에 저장하여 Outbox 패턴을 구성하기 위한 데이터를 적재한다.
sendMessage
- 메시지를 발행하여 Topic에 전달한다.

PaymentMessageConsumer


@Slf4j
@Component
@RequiredArgsConstructor
public class PaymentMessageConsumer {

    private final DataPlatformClient dataPlatformClient;
    private final NotificationSender notificationSender;

    private final OutboxMessageWriter outboxMessageWriter;

    private final ObjectMapper objectMapper;

    /**
     * outbox 검증 로직
     * */
    @KafkaListener(topics = "${kafka.topic.name}", groupId = "group1")
    public void complete(KafkaMessage<?> message) {
        outboxMessageWriter.complete(message.getId());
    }

    /**
     * 데이터 플랫폼 호출 (외부 API)
     * */
    @KafkaListener(topics = "${kafka.topic.name}", groupId = "group2")
    public void sendData(KafkaMessage<?> message) {
        LinkedHashMap<?, ?> map = (LinkedHashMap<?, ?>) message.getMessage();
        PaymentMessage.Get get = objectMapper.convertValue(map, PaymentMessage.Get.class);
        callDataPlatform(get);
    }

    /**
     * slack 알림 연동
     * */
    @KafkaListener(topics = "${kafka.topic.name}", groupId = "group3")
    public void sendNotification(KafkaMessage<?> message) {
        LinkedHashMap<?, ?> map = (LinkedHashMap<?, ?>) message.getMessage();
        PaymentMessage.Get get = objectMapper.convertValue(map, PaymentMessage.Get.class);
        sendNotification(get);
    }
}

Topic에 전달된 메시지를 Consumer 를 이용하여 메시지가 성공적으로 생성된 것을 확인했다면 outbox table에 저장된 데이터의 상태값을 PUBLISHED 로 변경합니다.


@Component
@RequiredArgsConstructor
public class OutboxMessageWriterImpl implements OutboxMessageWriter {

    @Override
    @Transactional
    public void complete(String outboxId) {
        outboxRepository.updateStatus(outboxId, OutboxType.PUBLISHED);
    }


    /**
       재발행 로직
        상태값이 `INIT`인 상태의 outbox 데이터를 찾아 메시지를 재발행함
     */
    @Override
    public void resendPaymentMessage() {
        List<OutboxEntity> outboxes = outboxRepository.getOutboxByOutboxType(OutboxType.INIT);
        if (!outboxes.isEmpty()) {
            outboxes.forEach(outbox -> {
                if (outbox.getCreatedAt().plusMinutes(5).isBefore(LocalDateTime.now())) {
                    PaymentMessage.Send paymentMessage =
                            objectMapper.convertValue(outbox.getMessage(), PaymentMessage.Send.class);
                    KafkaMessage<PaymentMessage.Send> message = KafkaMessage.of(outbox.getId(), paymentMessage);
                    paymentMessageSender.send(message);
                }
            });
        }
    }
}

@Component
@RequiredArgsConstructor
public class SchedulerManager {

    /**
       스케줄러를 이용한 재발행을 유도함
     */
    @Scheduled(cron = "5 * * * * *", zone = "Asia/Seoul")
    public void resendMessage() {
        outboxMessageWriter.resendPaymentMessage();
    }
}

상태값이 PUBLISHED 로 변경되지 못한 outbox table의 데이터를 유실된 메시지로 판단하여 스케줄러 or batch 시스템을 통해 일정시간의 간격으로 다시 발행하도록 합니다

결론

메시지 브로커를 활용한 이벤트 기반 구조는 서비스 간 느슨한 결합을 가능하게 하여, 시스템 구성 변경 시 다른 서비스에 영향을 최소화할 수 있습니다.
이를 통해 유연성과 확장성이 크게 향상되며, 복잡한 통합 시나리오에서도 안정적인 연동이 가능합니다.
특히, Transactional Outbox Pattern을 적용하면 메시지 발행의 신뢰성과 안정성을 확보할 수 있어, 이벤트 유실 없이 데이터 일관성을 유지할 수 있습니다.
